SMD 智能料塔

智能料塔是派迅智能针对电子行业SMT物料常见存储需求创新设计的紧凑型物料存储管理设备,采用派迅智能前瞻性模块化、集成化设计,仅需1平米,即可实现500逾卷的卷带或托盘的SMT物料日常存储/管理所需要的所有功能,如:自动存取、库存管理、缺料警告、批量取料、权限管理、湿度控制等,与 MES、ERP 等进行数据交换,即可实现 SMT 生产线集成。
/public/uploads/images/20241223/3dae309eb9dce47992cf1c4fc28923a9.png
/public/uploads/images/20240327/0a2892572a369d289100a34abf0c324f.png
/public/uploads/images/20241126/53812dedb0fb05abf40d46ebf647c5ac.png
/public/uploads/images/20241126/4e44e37cd06c32831bfe7cc584688154.png

产品特点


·恒温恒湿

配备温湿度控制系统,确保仓内环境始终保持在恒定状态,保障电子元器件品质。


·安全可靠

具备完善的安全保护机制,在特殊情况下可自动停机并进行保护。


·密集存储

仅需约1平方米的占地面积,即可实现物料的日常存储和管理功能,显著节省厂房空间。


·模块设计

采用模块化设计,便于根据实际需求进行扩展和调整,适应不同物料种类的存储需求。


·高效协同

支持单机独立运行,亦可多台设备协同作业,实现物料的快速流转,提升整体生产效率。


·系统集成

支持与MES、ERP等系统对接,实现工单驱动的物料管理,确保物料供应的准确性和及时性。



a tower.png

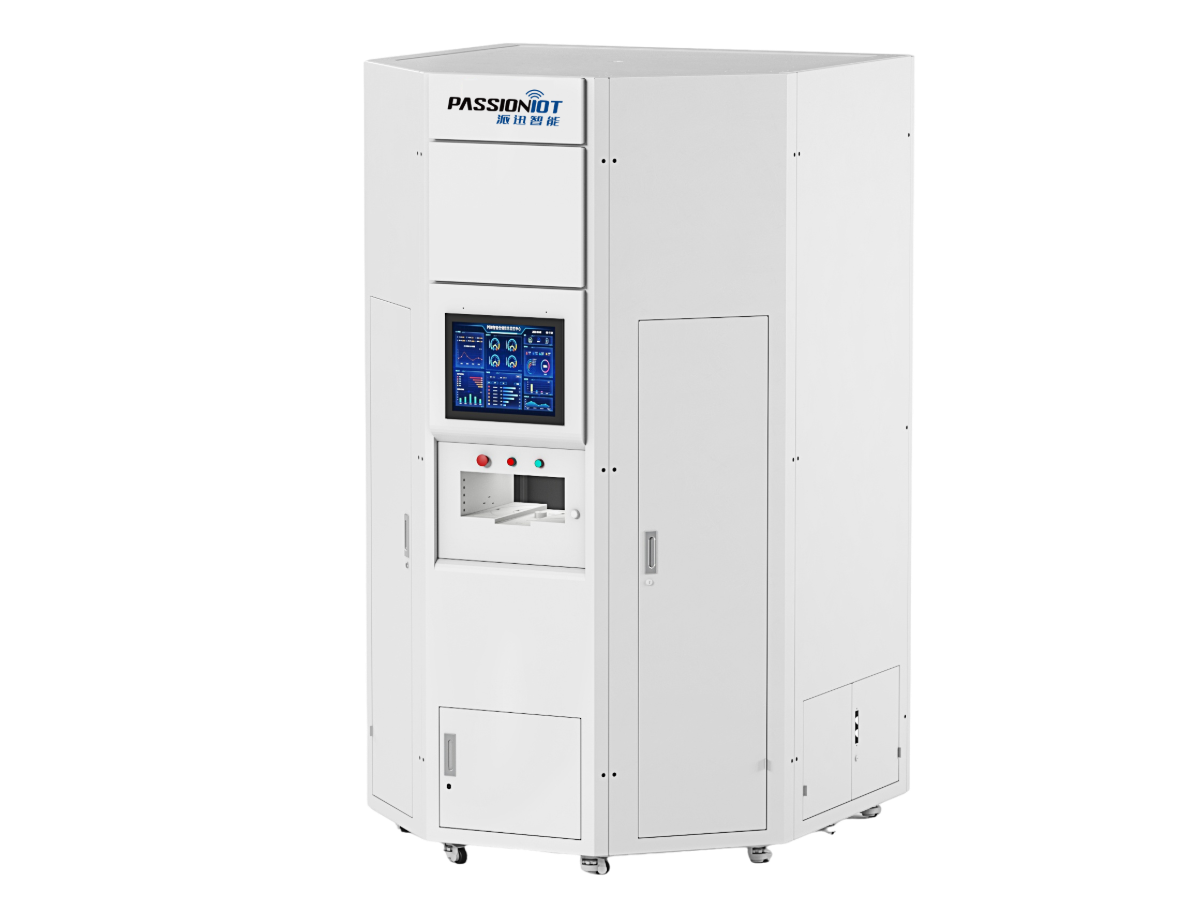

智能料塔Ⅰ型适用特点:


● 低成本自动化:保留传统手动操作界面,兼顾人机协作,适用于中小型产线的自动化初期阶段。

● 操作灵活性高:单盘存储与取料操作更精准,适合对物料管理精度要求高的场景。

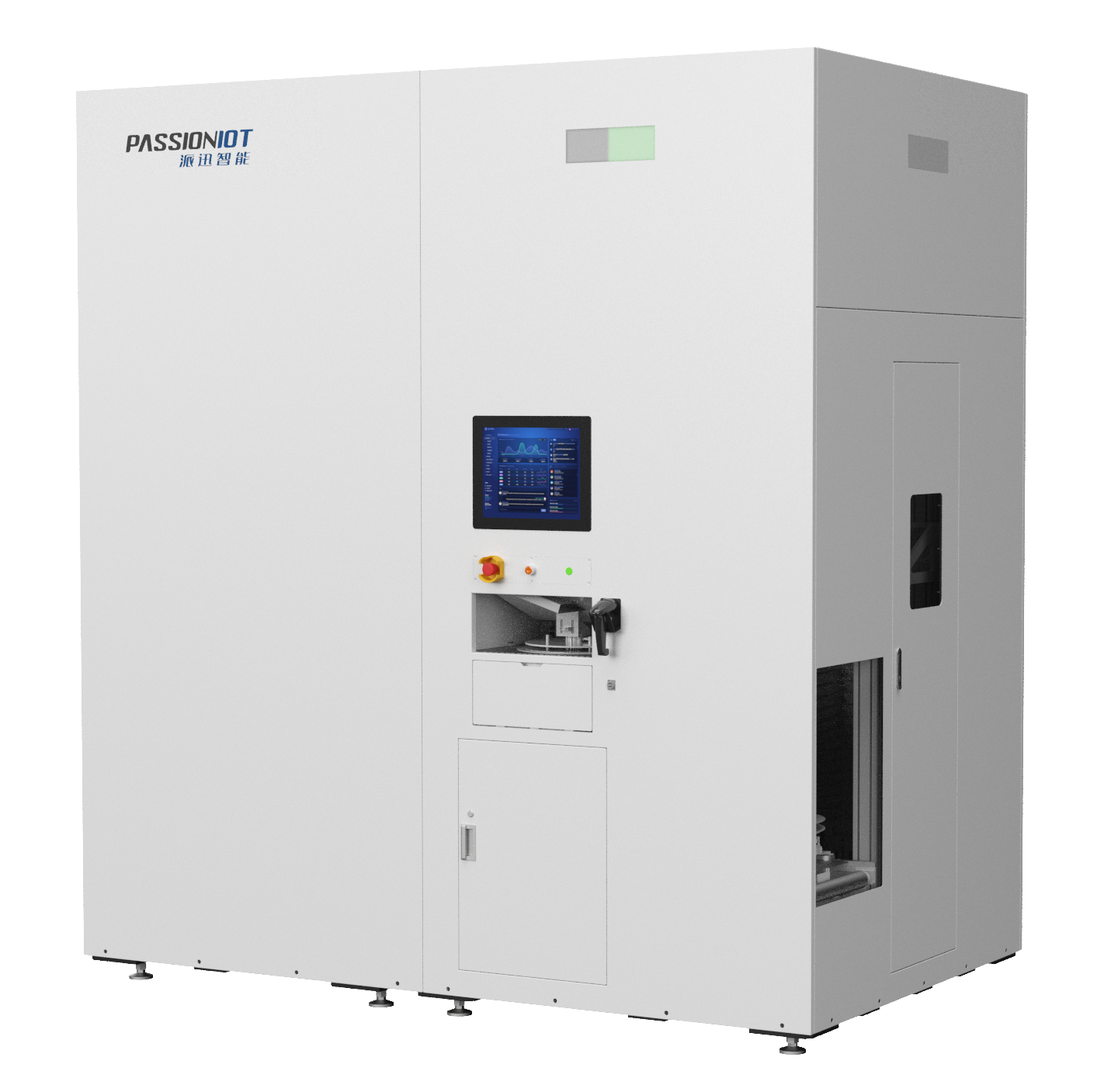

智能料塔Ⅱ型适用特点:


● AGV无缝对接+批量上下料:支持与AGV对接,实现快速批量入库与出库,提高产线整体物流自动化水平。
● 7寸/13寸混仓存储:内部仓格结构支持多规格料盘灵活存放,提升仓储空间利用率,降低混料风险。



产品参数





项目

具体参数
存储形式和存取速度料盘尺寸7"(8-72 mm)/13"(8-72 mm)/15"(选配)
支持物料和种类LED/管装料/物料盒/电路板/异形物料
存取时间平均8-15s
存取方式手动单盘入料,手动批量串杆入料;单盘出料;(可选配自动对接出入料)
条码识别系统识别方式视觉自动识别
识别范围400 x 400 mm
条码识别一维码/二维码
安装技术要求尺寸L1550xW1567mm(可定制)
重量1200-1400kg
电气参数单相220 V,AC,50 Hz
额定功率3 kw
温湿度管控温度:10℃-45°C湿度:5%-60%
工作噪音≤55 dB





智能料塔Ⅰ型

料塔高度

最大存储容量
2.5m835个
2.8m995个
3.0m1100个
3.2m1208个



b tower.png




单盘上下料式智能料塔Ⅱ型

料塔长度

料塔高度料塔储量配比最大存储容量
2.6m2.8m100% 7"12 mm1180
3.0m
100% 7"12 mm1320

3.2m

100% 7"12 mm1440
3.6m2.8m100% 7"12 mm1850
3.0m
100% 7"12 mm2060

3.2m

100% 7"12 mm2240
4.6m2.8m100% 7"12 mm2520
3.0m
100% 7"12 mm2800

3.2m

100% 7"12 mm3080



串杆式上下料智能料塔Ⅱ型

料塔长度

料塔高度料塔储量配比最大存储容量
2.6m2.8m100% 7"12 mm840
3.0m
100% 7"12 mm950

3.2m

100% 7"12 mm1040
3.6m2.8m100% 7"12 mm1515
3.0m
100% 7"12 mm1690

3.2m

100% 7"12 mm1840
4.6m2.8m100% 7"12 mm2185
3.0m
100% 7"12 mm2430

3.2m

100% 7"12 mm2640



单盘上下料式智能料塔Ⅱ型

料塔长度

料塔高度料塔储量配比混存7寸料盘数量混存13寸料盘数量
2.6m3.0m
80% 7"12 mm+20% 13"16 mm1056110

3.2m

75% 7"12 mm+25% 13"16 mm1080150
3.6m2.8m76% 7"12 mm+24% 13"16 mm1406185

3.2m

70% 7"12 mm+30% 13"16 mm1568280
4.6m2.8m80% 7"12 mm+20% 13"16 mm2016210
3.0m
76% 7"12 mm+24% 13"16 mm2800280

3.2m

70% 7"12 mm+30% 13"16 mm2156385



串杆式上料智能料塔Ⅱ型

料塔长度

料塔高度料塔储量配比混存7寸料盘数量混存13寸料盘数量
2.6m2.8m
70% 7"12 mm+30% 13"16 mm588105

3.0m

76% 7"12 mm+24% 13"16 mm72295
3.2m70% 7"12 mm+30% 13"16 mm728130
3.6m

3.2m

70% 7"12 mm+30% 13"16 mm1288230
4.6m3.0m
60% 7"12 mm+40% 13"16 mm1458405

3.2m

70% 7"12 mm+30% 13"16 mm1848330
