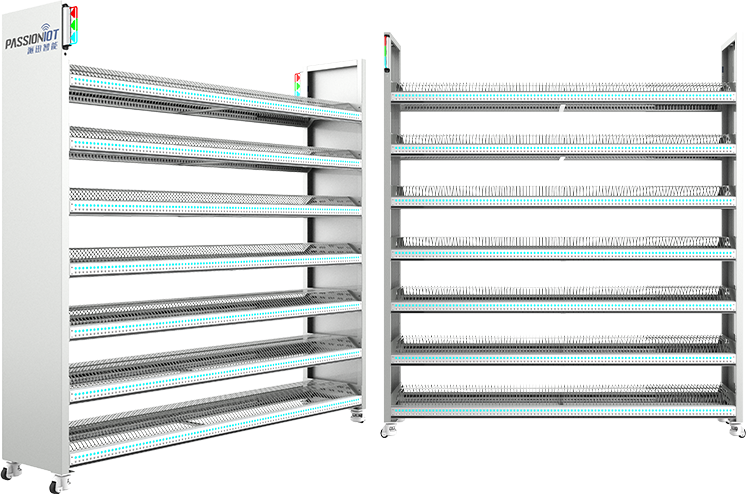

PTL 智能亮灯料架

亮灯拣选料架是派迅智能针对SMT电子行业物料仓储过程中常见的找料难、呆滞料浪费严重、易错易混等问题设计的智能料盘存储设备。
/public/uploads/images/20240422/6cb2cfe77034d968a2da0fb6e3944c92.png
/public/uploads/images/20240423/b4be02fe1d695724e9913c9e99b9734f.png

产品特点


一体化设计:集成站位、贴标、码垛功能,简化生产流程。

高速运行:优化的机械结构和控制系统,实现高速稳定的操作。

减少人工干预:自动化程度高,降低对人工操作的依赖。

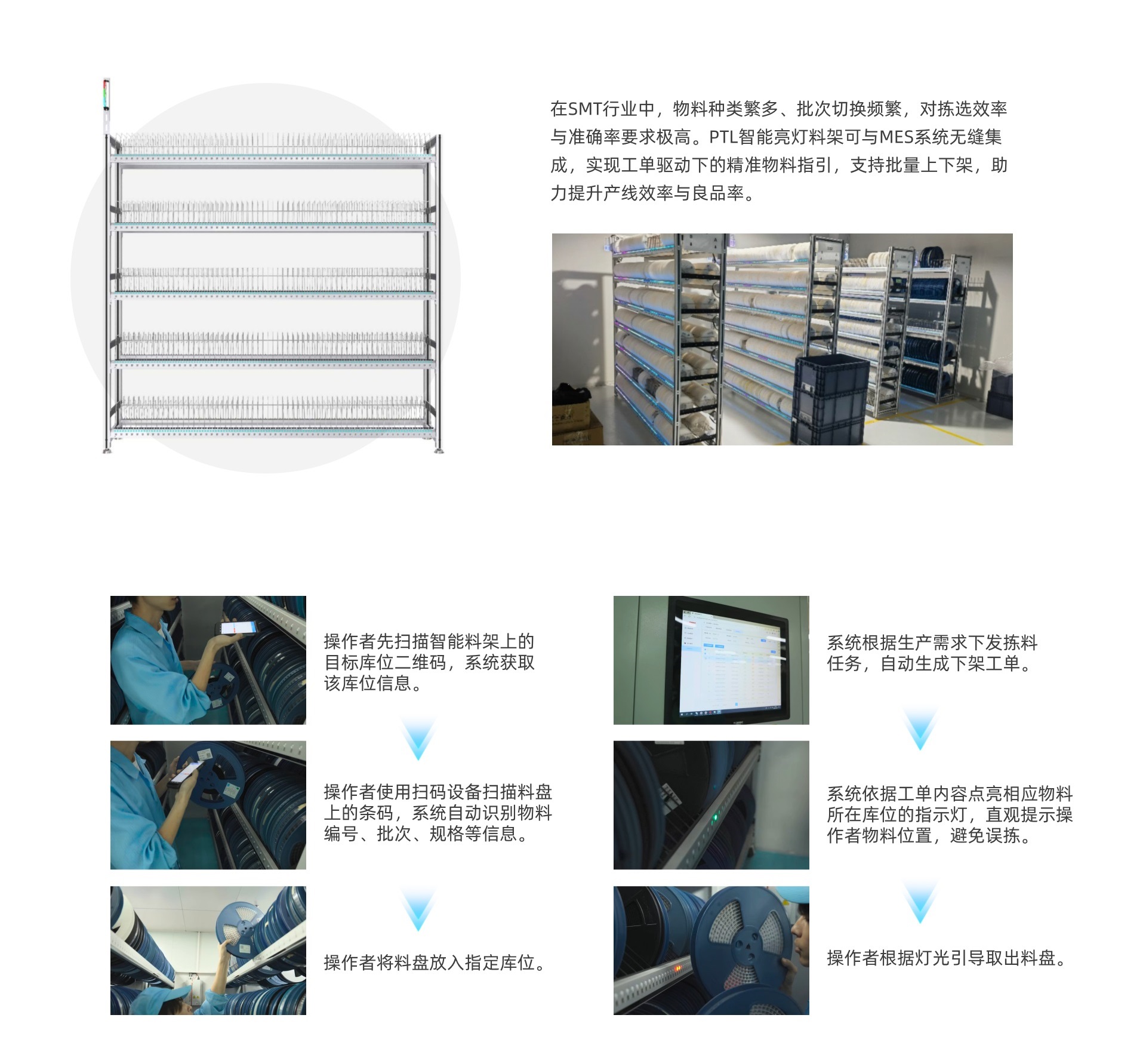

操作者先扫描智能料架上的目标库位二维码,系统获取该库位信息。






系统根据生产需求下发拣料任务,自动生成下架工单。






操作者使用扫码设备扫描料盘上的条码,系统自动识别物料编号、批次、规格等信息。






系统依据工单内容点亮相应物料所在库位的指示灯,直观提示操作者物料位置,避免误拣。






操作者先扫描智能料架上的目标库位二维码,系统获取该库位信息。






操作者根据灯光引导取出料盘。

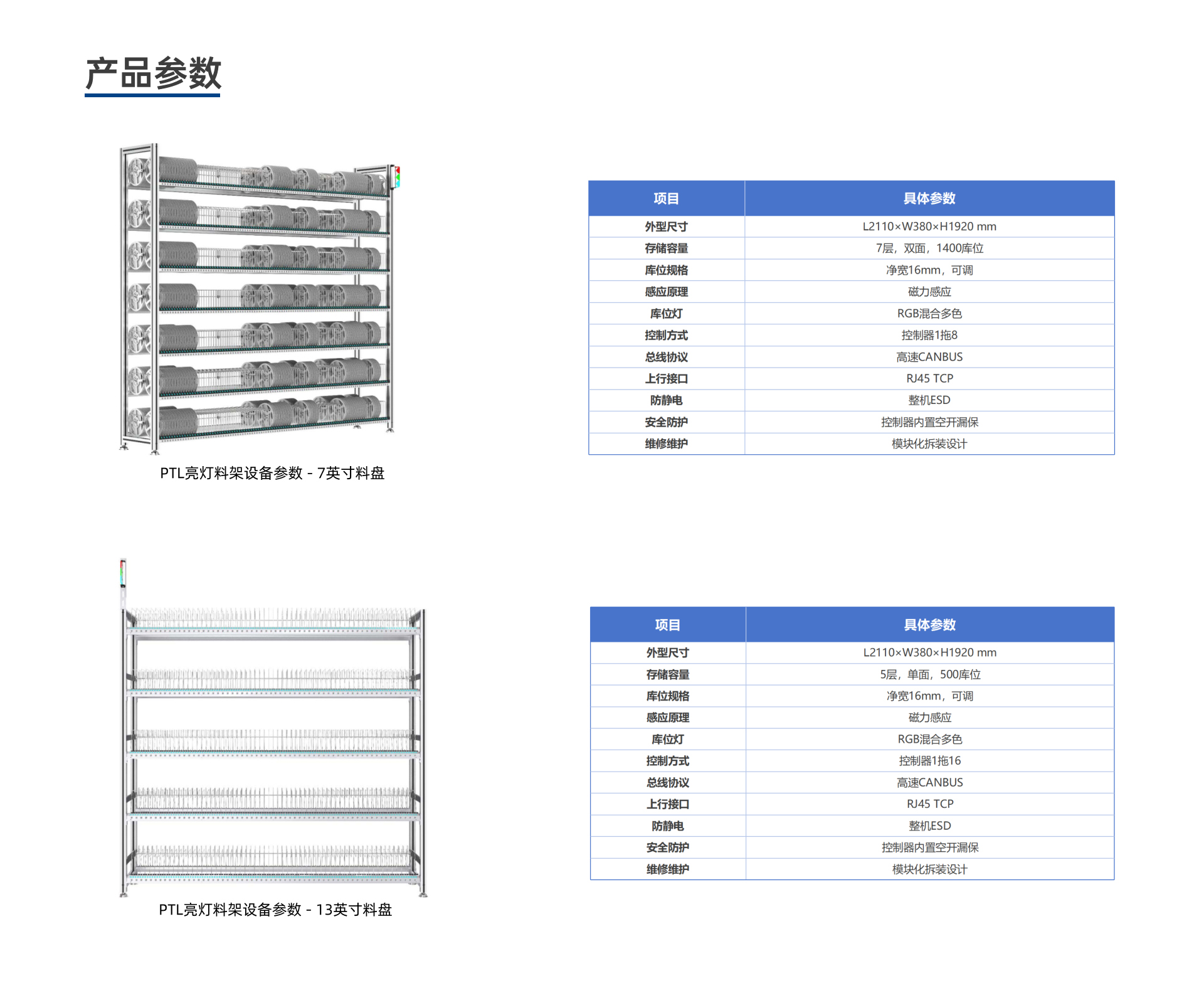

产品参数






项目

具体参数

外型尺寸

L2110xW380xH1920 mm

存储容量

7层,双面,1400库位

库位规格

净宽16mm,可调

感应原理

磁力感应

库位灯

RGB混合多色

控制方式

控制器1拖8

总线协议

高速CANBUS

上行接口

RJ45 TCP

防静电

整机ESD

安全防护

控制器内置空开漏保

维修维护

模块化拆装设计







项目

具体参数

外型尺寸

L2110xW380xH1920 mm

存储容量

5层,单面,500库位

库位规格

净宽16mm,可调

感应原理

磁力感应

库位灯

RGB混合多色

控制方式

控制器1拖16

总线协议

高速CANBUS

上行接口

RJ45 TCP

防静电

整机ESD

安全防护

控制器内置空开漏保

维修维护

模块化拆装设计


×
